Применение шиберных задвижек в промышленности: отрасли, задачи и особенности выбора
Шиберные задвижки — один из распространённых видов трубопроводной арматуры для перекрытия потоков жидких, абразивных и содержащих твёрдые частицы сред. Обладая конструкцией с плоским запорным полотном, они применяются на трубопроводах различного диаметра и находят широкое использование в горнодобывающей, металлургической, химической и других отраслях промышленности.
Требования к шиберной задвижке отличаются в зависимости от самого производства, на котором она будет использоваться: важны характеристики рабочей среды, давление, температура, диаметр трубопровода, интенсивность эксплуатации и наличие абразивных частиц. Поэтому промышленная шиберная задвижка должна подбираться с учётом конкретных условий работы.
Где применяются шиберные задвижки
Шиберные задвижки перекрывают поток рабочей среды на участках трубопроводов для проведения технического обслуживания отдельных элементов трубопроводной системы.
Основные области применения:
— горнодобывающая промышленность
— обогатительные фабрики и ГОК
— металлургические предприятия
— химическая промышленность
— производство минеральных удобрений
— гидромеханизация и земснаряды
— энергетика
— целлюлозно-бумажная промышленность
— системы промышленного водоснабжения и водоотведения.
Рассмотрим особенности применения шиберных задвижек в разных отраслях.
Шиберные задвижки в горнодобывающей промышленности
На горнодобывающих предприятиях транспортируется пульпа— смесь воды с частицами руды, песка, породы и других твёрдых материалов. Такая среда обладает высокой абразивностью и создаёт повышенные требования к износостойкости трубопроводной арматуры.
Шиберные задвижки применяются на участках пульпопроводов на горно-обогатительных комбинатах для перекрытия потока пульпы, изоляции отдельных участков трубопровода, отключения оборудования для ремонта и обслуживания, разделения технологических линий или организации резервных и байпасных участков.
При выборе задвижки для ГОК необходимо учитывать концентрацию твёрдой фазы, размер частиц, давление и скорость потока. Особое значение имеют материалы проточной части и уплотнений, поскольку именно эти элементы подвергаются воздействию абразивной среды.
Применение на обогатительных фабриках
На обогатительных фабриках шиберные задвижки используются в технологических системах транспортировки рудной пульпы, хвостов и концентрата.
Арматура может устанавливаться на линиях, связанных с гидроциклонами, насосным оборудованием, пульпопроводами, хвостовыми системами, технологическими ёмкостями, системами подачи и отвода пульпы.
В таких условиях особенно важна устойчивость оборудования к абразивному износу. Для интенсивно эксплуатируемых участков целесообразно использовать специальные исполнения шиберных задвижек, рассчитанные на работу с абразивными средами.
Шиберные задвижки в металлургии
Металлургические предприятия используют большое количество трубопроводных систем для транспортировки воды, пульпы, технологических растворов и других рабочих сред.
Шиберные задвижки могут применяться в системах оборотного водоснабжения, гидротранспорта, транспортировки шламов, охлаждения оборудования.
При выборе оборудования учитываются давление, температура, химический состав среды и режим работы трубопровода.
Химическая промышленность
В химической промышленности трубопроводная арматура контактирует с различными агрессивными и химически активными средами. Поэтому основными критериями выбора становятся химическая стойкость материалов, герметичность и совместимость элементов задвижки с рабочей средой.
Шиберные задвижки могут использоваться для перекрытия потоков технологических растворов, суспензий, химических реагентов, промышленных стоков, жидкостей с твёрдыми включениями.
Для таких систем важно правильно подобрать материал корпуса, уплотнений и рабочих элементов с учётом состава и температуры транспортируемой среды.
Гидромеханизация и земснаряды
В гидромеханизации шиберные задвижки используются на трубопроводах, транспортирующих грунт, песок и пульпу.
Задвижки могут применяться для переключения потоков, отключения отдельных участков плавучих и береговых пульпопроводов, а также при проведении ремонтных работ.
Здесь особенно важна устойчивость арматуры к абразивному воздействию. При транспортировке грунта рабочая среда содержит большое количество твёрдых частиц, поэтому стандартные решения не всегда подходят для таких условий.
Энергетика и промышленные системы водоснабжения
Шиберные задвижки также применяются в энергетике и системах промышленного водоснабжения. Они устанавливаются на трубопроводах подачи технической воды, оборотных системах и других инженерных коммуникациях.
Задвижки, работающие в этих системах, должны обеспечивать герметичность перекрытия, быть устойчивыми к давлению, обладать длительным ресурсом и простотой технического обслуживания.
Конкретное исполнение выбирается исходя из параметров рабочей среды и условий эксплуатации.
Как выбрать промышленную шиберную задвижку
Перед подбором оборудования необходимо определить основные параметры трубопроводной системы.
В первую очередь учитываются:
— Диаметр трубопровода
Задвижка должна соответствовать условному проходу трубопровода и способу соединения с ним.
— Рабочее давление
Арматура должна иметь соответствующий класс или номинальное давление с учётом фактических условий эксплуатации.
— Рабочая среда
Необходимо определить её химический состав, температуру, вязкость и наличие твёрдых включений.
— Абразивность
Для пульпы, шлама, хвостов и других сред с твёрдыми частицами требуются износостойкие исполнения.
— Температура эксплуатации
Этот параметр влияет на выбор материалов корпуса, уплотнений и других элементов.
— Режим работы
Для периодического перекрытия и для интенсивных циклов эксплуатации требования к конструкции могут различаться.
— Тип присоединения
Важно заранее определить способ монтажа задвижки в существующую трубопроводную систему.
Почему стоит выбрать шиберные задвижки Composit

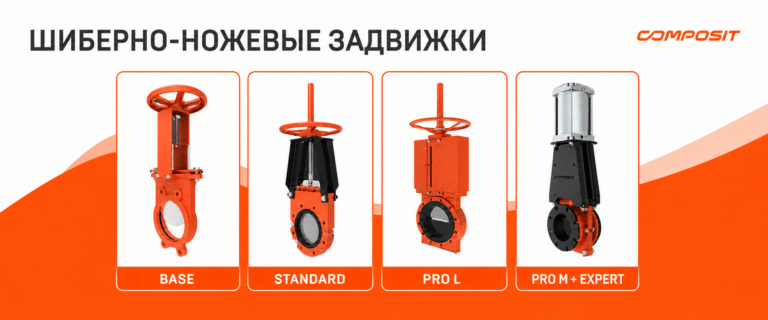

Composit производит шиберные ножевые задвижки для промышленных трубопроводных систем. Линейка включает исполнения Base, Standard, PRO LC, PRO M и PRO M Expert, предназначенные для различных условий эксплуатации.
При подборе оборудования учитываются характеристики рабочей среды, параметры трубопровода и требования заказчика.
Правильный подбор конструкции, материалов и исполнения позволяет повысить ресурс оборудования, снизить риск внеплановых остановок и сократить затраты на техническое обслуживание.
Шиберные задвижки применяются в самых разных промышленных системах — от водоснабжения и энергетики до горно-обогатительных комплексов, металлургии и гидромеханизации. При этом условия эксплуатации в каждой отрасли существенно отличаются.
Для выбора подходящей модели необходимо учитывать диаметр трубопровода, рабочее давление и температуру, свойства рабочей среды, содержание абразивных частиц, способ присоединения и режим эксплуатации.
Composit подбирает исполнение шиберной задвижки с учётом параметров конкретной технологической линии.
