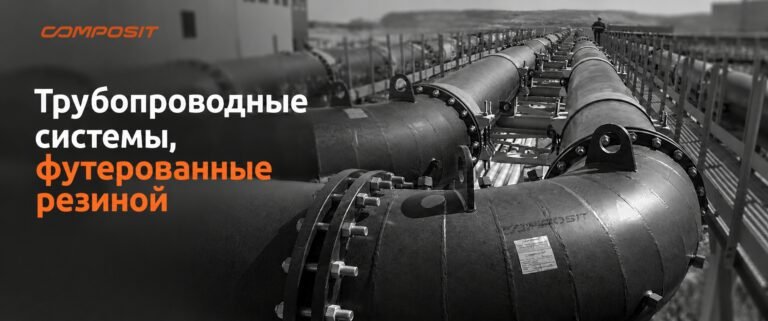

Трубопроводные системы, футерованные резиной: защита от износа и коррозии

Трубопроводные системы на промышленных предприятиях регулярно подвергаются повышенным нагрузкам. Транспортировка пульпы, песка, руды, шламов и других абразивных материалов приводит к постепенному износу внутренних поверхностей труб и фасонных элементов. Это может стать причиной разгерметизации, внеплановых ремонтов и остановки технологических процессов.

Одним из эффективных способов защиты оборудования от абразивного износа и коррозионного воздействия является резиновая футеровка. Гуммированные трубопроводы позволяют увеличить срок службы производственных линий и снизить затраты на техническое обслуживание промышленного оборудования.

В ассортименте продукции ООО НПО «Композит» представлен широкий выбор гуммированных изделий, предназначенных для долгосрочной и безопасной работы производства.

В этой статье подробнее разберем, что представляют собой изделия, футерованные резиной, узнаем их ключевые особенности и преимущества.

Что такое гуммированные трубопроводы

Трубопроводы, футерованные резиной (гуммированные), представляют собой металлические трубы с внутренним защитным покрытием из износостойкой резины. Футеровка формирует барьер между транспортируемой средой и металлической поверхностью, снижая интенсивность ее разрушения.

Преимущества гуммированных трубопроводов

Использование резиновой футеровки помогает повысить надежность трубопроводных систем, работающих с абразивными и агрессивными средами.

Основные преимущества гуммированных трубопроводов:

— Защита от абразивного износа

Резиновый слой снижает воздействие твердых частиц на металлические стенки при транспортировке пульпы, песка, шламов и других материалов.

— Снижение риска коррозии

Футеровка изолирует металл от непосредственного контакта с рабочей средой при условии химической совместимости резины с ее компонентами.

— Увеличение межремонтного периода

Защитное покрытие замедляет износ оборудования и помогает сократить частоту ремонтных работ.

— Снижение эксплуатационных затрат

Увеличение срока службы элементов трубопровода позволяет уменьшить расходы на замену деталей и обслуживание системы.

— Защита от ударных нагрузок

Эластичный материал способен смягчать воздействие отдельных твердых частиц на внутреннюю поверхность трубопровода.

Гуммированные трубопроводы: особенности конструкции и применения

Гуммированные трубопроводы применяются для транспортировки технологических сред, содержащих абразивные частицы или компоненты, способные вызывать коррозию металла. В качестве основы используется металлические трубы, внутренняя поверхность которых защищена слоем резины.

Толщина и характеристики футеровки определяются исходя из условий эксплуатации. При проектировании учитываются состав рабочей среды, размер и концентрация твердых включений, скорость движения потока, температура и давление.

Гуммированные трубы используются в системах транспортировки рудных пульп, хвостов обогащения, песка и шламов и других участках, где интенсивный износ внутренних стенок способен существенно сократить ресурс стандартного трубопровода.

При выборе оборудования важно учитывать не только свойства резины, но и характеристики металлической основы. Совместная работа этих элементов обеспечивает необходимую механическую прочность и защиту внутренней поверхности.

Гуммированные отводы

При проектировании трубопроводных систем особого внимания требуют участки изменения направления движения рабочей среды. В таких зонах поток создает повышенные нагрузки на стенки трубопровода, особенно при транспортировке пульпы и материалов с высокой концентрацией твердых частиц.

Гуммированный отвод — фасонный элемент с внутренней резиновой футеровкой, предназначенный для изменения направления потока.

Гуммированные отводы устанавливаются на поворотах трубопроводных линий, когда необходимо обеспечить надежность оборудования при интенсивном воздействии абразивных материалов. Резиновая футеровка помогает снизить износ внутренней поверхности и увеличить срок службы элемента.

При подборе отводов учитываются диаметр трубопровода, угол изгиба, рабочее давление, свойства транспортируемой среды и особенности монтажа. Важно также обеспечить совместимость его характеристик с остальными компонентами трубопроводной системы.

Тройники, патрубки, коллекторы и конические переходы, футерованные резиной

Для надёжной работы промышленного трубопровода необходимо защищать не только прямые и поворотные участки, но и соединительные элементы, распределительные узлы и участки изменения диаметра. В этих зонах геометрия потока может создавать дополнительные локальные нагрузки на внутренние поверхности.

Гуммированные тройники используются для разветвления трубопроводной линии и распределения потока между несколькими направлениями. Резиновая футеровка защищает внутренние поверхности в зоне соединения потоков, где возможно интенсивное воздействие твёрдых частиц.

Гуммированные патрубки применяются для соединения участков трубопровода, подключения оборудования и формирования технологических узлов. Футеровка помогает защитить внутреннюю поверхность патрубка от абразивного воздействия транспортируемой среды.

Гуммированные коллекторы предназначены для объединения или распределения потоков между несколькими трубопроводными линиями. Защита внутренних поверхностей таких элементов особенно важна при транспортировке абразивных гидросмесей, поскольку износ может возникать в местах изменения направления и распределения потока.

Гуммированные конические переходы обеспечивают соединение трубопроводных участков разного диаметра. Они используются при изменении проходного сечения линии и позволяют адаптировать конфигурацию трубопровода к параметрам технологического оборудования. Резиновая футеровка защищает внутреннюю поверхность перехода от воздействия частиц при изменении геометрии потока.

Применение футерованных фасонных элементов позволяет сформировать комплексную систему защиты трубопровода. При проектировании важно учитывать не только характеристики отдельных изделий, но и особенности движения рабочей среды в местах разветвления, соединения и изменения диаметра.

Технические характеристики гуммированных изделий

Как правильно подобрать изделия с резиновой футеровкой

Чтобы гуммированные изделия обеспечивали требуемую надежность, необходимо учитывать условия работы на конкретном предприятии.

При подборе оборудования рекомендуется оценить несколько факторов:

— Характеристики рабочей среды

Необходимо определить состав транспортируемого материала, абразивность, концентрацию твердых частиц и химическую активность.

— Режим эксплуатации

Следует учитывать температуру, давление, скорость потока и возможные гидравлические нагрузки.

— Конструкция трубопроводной системы

При проектировании важно согласовать параметры труб, отводов, соединительных элементов и других компонентов системы.

— Условия технического обслуживания

Доступность оборудования для осмотра и ремонта помогает своевременно выявлять повреждения футеровки и планировать замену элементов.

Комплексный подход к выбору оборудования позволяет снизить риск преждевременного износа и обеспечить стабильную работу трубопроводной линии.

Решения Composit

Для промышленных предприятий, работающих с абразивными и коррозионно-активными средами, резиновая футеровка является одним из инструментов повышения надежности технологической инфраструктуры.

Composit предлагает решения для защиты промышленного оборудования от износа. В ассортименте нашей продукции представлены гуммированные трубопроводы, отводы (включая пологоизогнутые), тройники, коллекторы, переходы, патрубки и т.п. Возможно изготовление изделий по чертежам клиентов.

Специалисты Composit проводят комплексный анализ конкретного производственного участка и подбирают оптимально оборудование, которое обеспечивает надежную работу трубопроводной линии в течение всего срока службы.
